البــــلاطــات

Slabs

مـقـدمــة :

البـلاطـات عنـاصـر إنشـائيـة مسـتـويـة ذات ثـلاثــة أبعـاد ( طول و عرض و سماكة ) ، تتميـز بـأن السـماكـة ( h ) أصغر بكثيـر من البعـديـن الآخـرين ، وظيفتهـا تغطيـة المسـاحات ( بتشـكيل أسـقف و أرضيـات ) ، و نقـل الحمـولات العمـودية على مسـتويهـا إلى العناصر الإنشـائيـة الحـاملـة لهـا .

و للبـلاطات عـدّة أنـواع بحسب نوعية المواد المسـتخدمة في تشـكيلهـا ، و الوظيفة المطلوبة منها ، و أهـم أنـواع البـلاطات هـي :

a) بـلاطات مصمتـة ذات اتجاه واحـد أو اتجـاهين ، مسـتندة على جـدران أو على كمرات بـارزة عـن البـلاطـة .

b) بـلاطات غيـر مصمتة مفـرّغـة ذات قـوالب دائمة ( مثـل بلـوك الهـوردي ) ، أو قوالب مؤقتـة ذات اتجاه واحد أو اتجـاهيـن ، مسـتندة على جـدار ، أو على كمـرات بنفس سمك البـلاطـات .

c) بـلاطات ذات كمرات متصالبة بالاتجاهين مسـتندة على جـدران أو كمرات بارزة عن البلاطة .

d) بـلاطات مصمتة مسـتندة مباشـرة على الأعمدة بدون كمرات ، و تسمى بـلاطات فطـريـة .

و يجـب أن يكون عرض مسـند البـلاطة أكبـر من سـمكهـا ، و بحـد أدنى مقداره 80 mm ، إلاّ في حـالـة البـلاطات سـابقـة الصـب .

- الفتحات في البلاطات :

a) تعـد الفتحـة في البـلاطة صغيرة إذا كانت وحيـدة ، و كانت نسـبتـا بعدي الفتحة في الاتجاهين إلى بحـري البـلاطة في الاتجاهيـن الموازييـن لا تتعـدى ( 1/5 ) ، و في حال وجود عـدة فتحـات في نفـس البـلاطة فتعـد هـذه الفتحـات صغيـرة إذا كانت نسـبة مجموع أبعادها في كل من الاتجاهين إلى بحـري البـلاطة بالاتجاهيـن الموازييـن لا تتعـدى ( 1/5 ) .

b) في حالـة الفتحـة صغيرة يجب توزيع التسـليح المقطوع بسـبب الفتحة على جوانب الفتحة بالتساوي ، على أن لا يقـل عن قضيبيـن قطـر ( 12 mm ) عنـد كـل طـرف ، أمـا التسليح القطري فـلا يقـل عن قضيبيـن قطـر ( 10 mm ) عـن كل زاويـة ، و في حال عـدم اسـتعمال تسـليح قطري يـزاد التسـليح على جوانـب الفتحـة بمقدار ( 50 % ) ، و إذا كانت الفتحـات الصغيـرة متجـاورة فيوضع التسـليح البـديل للتسليح المقطوع حول مجمـوع الفتحات .

c) في حـال الفتحـات الكبيـرة يجب أن تحـلل وفقـاً للمبـادئ الهندسـية المقبولـة ، أو توضع كمـرات تقـويـة على محيـط الفتحـة ، و توصيل الكمـرات حتـى مسـانـد البـلاطة ، ثـم تحليـل البـلاطة طبقـاً للأسـس الهندسـية السـليمة .

d) عنـدما تكـون الفتحة في البـلاطة مـوجـودة على مسـافـة تقـل عن ( 6 ) مرات سمك البـلاطة من حافـة حمل مركز ( رد فعل ) فـإن جـزءاً من محيـط القطاع الحرج المحصور بين المسـتقيمين الواصلين من مركـز الحمـل حتى طرف الفتحة يعـد غيـر فـعـّال .

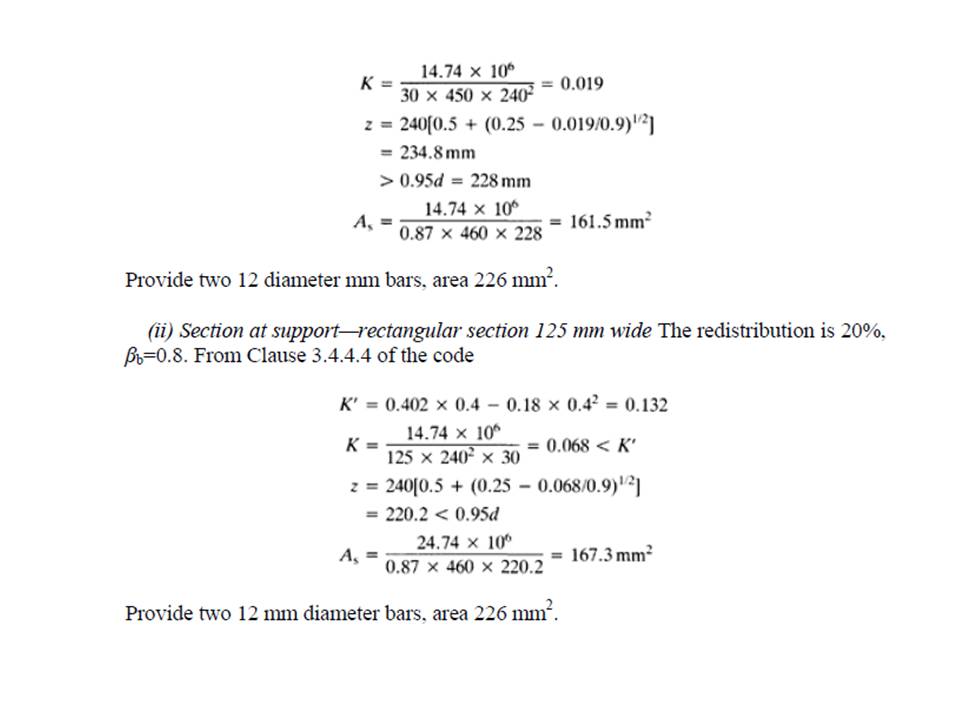

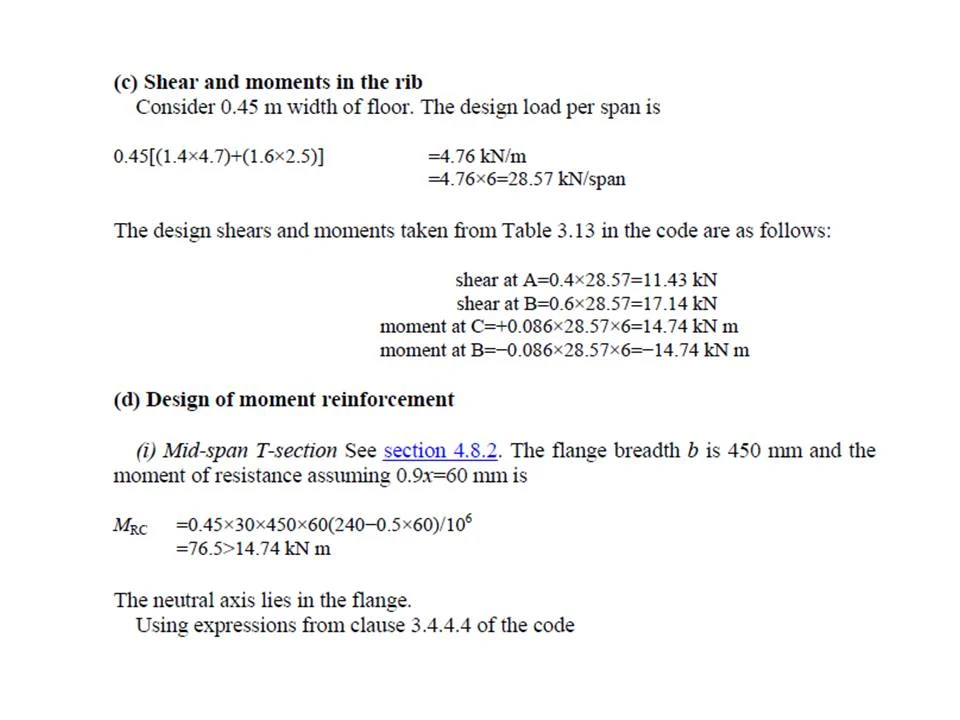

البلاطات المعصبة
Ribbed slabs .
